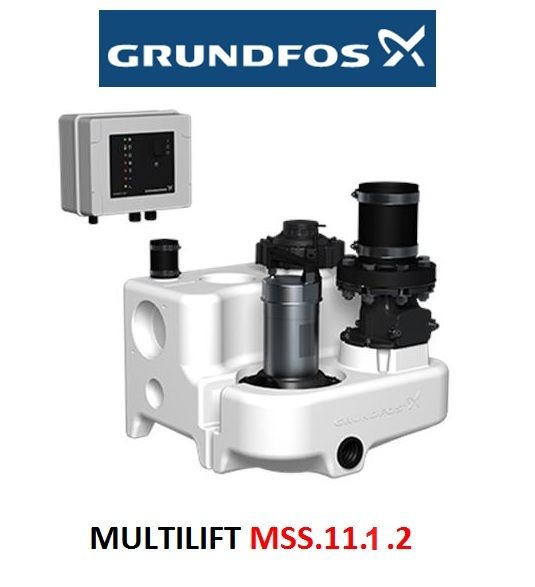

GRUNDFOS MULTILIFT MSS.11.1.2 1.1kW 220V ATIKSU FOSEPTİK TERFİ İSTASYONU - 97901037

AÇIKLAMALAR:

Kuruluma hazır komple üniteler olarak temin edilen Multilift; pompa ve dalgıç motorlu tam entegre bir toplama tankı ile bir çek valf, toplama tankı üzerine monte esnek bağlantı parçalı (DN100) bir deşarj adaptör ve kablo bağlantıları önceden yapılmış seviye sensörü dahil bir Kontrolörden oluşur.

Tam entegre toplama tankında 180 mm ve 250 mm yüksekliklerinde giriş borusu, DN50 hava tahliye borusu ve elle çalıştırılan diyafram pompa (aksesuar) için gerekli tüm ağızlara sahiptir.

Toplama tankında 7 giriş soketi bulunur. Arka girişte bir adet soket contasıyla 2 x DN100, yan girişte 2 x DN100 soket ve üst girişte DN100 bulunur. Üst ve yanda 2x DN50 mevcuttur. Multilift korozyona dirençli polietilen toplama tankları, gaz ve kokuya dayanıklıdır ve su geçirmezdir. Hazneli taban tasarımı sayesinde daha az tortulaşma görülür, kalan su miktarı daha azdır. Pompa, Vorteks çark ve bakım gerektirmeyen dalgıç motorla donatılmış olup mekanik bir kartuş salmastra arasına yerleştirilen zararsız yağ dolum haznesine sahiptir. Motor koruması, pompa kafasındaki motor koruyucu devre kesiciyle sağlanır.

Mikro işlemcili LC220 kontrolör, tüm izleme ihtiyaçlarına yönelik olarak ekranla donatılmıştır. Pompa ve sensör, 4 m veya 10 m kablo ve boru uzunluğuyla kontrolöre bağlanır. Güç besleme kablosu, fişle birlikte 1,5 metredir (3 fazlı motorlarda faz invertörü de dahil).

Kabin içinde temassız, piezo dirençli basınç sensörü kontrolör tarafından izlenir. Atık su içinde hareket eden parça olmadan blokaj engelleyici basınç borusu. Kontrolör, pompa çalışmasını izler.

Kontrolör işlevleri:

Piezo dirençli sensörden gelen sürekli sinyale göre iki atık su pompasının açma/kapama, düzenli ve arıza durumunda dönüşümlü çalışması

Motor koruyucu devre kesici ve/veya akım ölçümü ile motor koruması, ayrıca ısıl şalterlerin bağlanması.

Çalışma süresinin kısıtlanması ve takiben acil durum çalışmasıyla kuru çalışma koruması.

Uzun dönem aktif olmadığında pompa için 24 saat otomatik test çalışması.

çalışma göstergeleri:

Çalışma modu (çalışma, arıza)

Yılda bir kez servis/bakım zamanı (DIP şalteriyle on/off olarak seçilebilir)

arıza gösterimi:

3ph. motorlar için faz sırası arızası ve eksik

yüksek su seviyesi

sensör arızası

harici alarm anahtarı (yalnızca alarm)

ortak alarm için potansiyelsiz kontak

otomatik ya da elle alarm sıfırlaması (DIP şalteriyle seçilebilir)

başlatma seviyesinin 180 ya da 500 mm olarak seçilmesi (DIP şalteriyle seçim)

Multilift dışında kalan bölgede su taşkını tespitinde kullanılmak üzere ayrı bir seviye anahtarının takılabileceği ekstra giriş (harici alarm). Atık su transfer istasyonları genellikle binanın en alçak noktasındaki bodrum katlarında bulunan bir pompa çukuruna kurulur. Zemin suyu içeri akışı ya da su borularında patlama yaşanırsa, kontrolör tarafından bu durum hakkında alarm verilir.

Multilift serisi, EN12050-1 standartlarına göre tasarlanmış olup harici bir kurum olan LGA tarafından onaylanır ve izlenir.

Diğer onaylar:           VDE, GHOST, CB ve EMV.
